Termostatický ventil TSV8

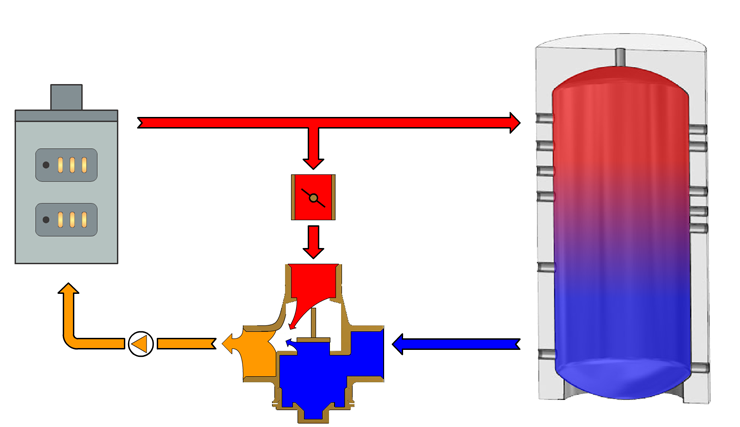

Termostatický zmiešavací ventil rady pre kotly na tuhé palivo zmiešava chladnú vodu, ktorá sa vracia z vykurovacieho systému či akumulačnej nádrže, s teplou vodou z výstupu kotla a udržuje tak vratnú vodu do kotla, a tým aj jeho teplovýmenné plochy na teplote, pri ktorej nedochádza ku kondenzácii vodných pár. Vyváženie ventila TSV8 sa vykonáva ručne pomocou vyvažovacieho ventilu v by-passovom potrubí.

  • 65 °C
Pripojenie 2"
Obj. kód Produkt Dostupnosť Cena DPH Dopytovať
11819 Termostatický ventil TSV8 65°C nie je skladom 100,0 € 20 % Dopyt
16061 Termostatický ventil TSV8 72°C ATMOS nie je skladom 100,0 € 20 % Dopyt

Na stiahnutie

Návod| Zobraziť (PDF 341 kB)

Popis

Ventil TSV reguluje průtok vstupem A a v krajní poloze jej těsně uzavírá. Vstup B je vždy otevřen bez omezení. Nemá automatické uzavírání by passu, proto není teplota zpátečky ventilem limitována a její teplota může narůstat od jmenovité teploty výše bez omezení (viz graf) dle nastavení manuálního vyvažovacího ventilu v by-passu ventilu. Vyšší teplota je příznivější pro provoz kotle Atmos, může však docházet i k přehřívání kotle. Pro správnou funkci ventilu TSV je důležité správné nastavení vyvažovacího ventilu.

Graf růstu teploty vody na vstupu do kotle:
